Hogyan befolyásolja a folyadék áramlási sebessége egy borda típusú hőcserélő teljesítményét?

Beszállítóként aFin típusú hőcserélő, első kézből tapasztaltam, hogy a folyadék áramlási sebessége milyen döntő szerepet játszik ezen alapvető eszközök teljesítményében. Ebben a blogbejegyzésben a folyadék áramlási sebessége és a bordás típusú hőcserélők hatékonysága közötti bonyolult összefüggésbe fogok beleásni, feltárva, hogy a különböző áramlási sebességek hogyan befolyásolhatják a hőátadást, a nyomásesést és a rendszer általános teljesítményét.

A fin típusú hőcserélők alapjainak megismerése

Mielőtt belemerülnénk a folyadék áramlási sebességének hatásaiba, tekintsük át röviden a bordás típusú hőcserélők alapjait. Ezeket az eszközöket úgy tervezték, hogy hőt adjanak át két folyadék között, jellemzően egy forró folyadék és egy hideg folyadék között, anélkül, hogy lehetővé tennék, hogy keveredjenek. A hőcserélő csöveihez vagy lemezeihez rögzített bordák növelik a hőátadásra rendelkezésre álló felületet, növelve a folyamat hatékonyságát.

A fin típusú hőcserélőket széles körben használják különféle iparágakban, beleértve a HVAC-t, az energiatermelést, a vegyi feldolgozást és a hűtést. Számos előnnyel rendelkeznek más típusú hőcserélőkkel szemben, mint például a kompakt méret, a nagy hőátadási hatékonyság és az alacsony költség.

A folyadék áramlási sebességének hatása a hőátadásra

A bordás típusú hőcserélők teljesítményét befolyásoló egyik legjelentősebb tényező a folyadék áramlási sebessége. Az áramlási sebesség határozza meg a hőcserélőn időegység alatt áthaladó folyadék mennyiségét, ami viszont befolyásolja a hőátadás sebességét.

A folyadék áramlási sebességének növelésével a folyadék hőcserélőn keresztüli sebessége is megnő. Ez magasabb konvektív hőátbocsátási tényezőt eredményez, ami azt jelenti, hogy több hőt lehet átadni a forró közegből a hideg folyadékba. Ennek eredményeként a hőcserélő általános hőátadási sebessége megnő.

Azonban van egy határ, hogy mennyivel növelhető az áramlási sebesség, mielőtt az negatív hatással lenne a hőcserélő teljesítményére. Nagyon nagy áramlási sebességeknél a folyadék turbulenciát tapasztalhat, ami megzavarhatja a folyadék és a bordák közötti határréteget. Ez csökkentheti a konvektív hőátadási tényezőt és csökkentheti a teljes hőátadási sebességet.

Ezenkívül az áramlási sebesség növelése növeli a nyomásesést a hőcserélőben. Ez azt jelenti, hogy több energiára van szükség a folyadék hőcserélőn keresztül történő szivattyúzásához, ami növelheti a rendszer működési költségeit.

A folyadék áramlási sebességének hatása a nyomásesésre

Amint azt korábban említettük, a folyadék áramlási sebességének növelése növeli a nyomásesést a hőcserélőben. A nyomásesés a hőcserélő bemeneti és kimeneti nyílása közötti nyomáskülönbség, amelyet a hőcserélő bordái és csövei által kínált áramlási ellenállás okoz.

Alacsony áramlási sebességeknél a nyomásesés viszonylag kicsi, és minimális hatással van a rendszer teljesítményére. Az áramlási sebesség növekedésével azonban a nyomásesés is nő, és ez jelentős tényezővé válhat a hőcserélő kialakításában és működésében.

Ha a nyomásesés túl nagy, az olyan problémákat okozhat, mint például csökkent áramlási sebesség, megnövekedett energiafogyasztás, és akár a rendszer károsodása is lehet. Ezért fontos a nyomásesést alaposan figyelembe venni a borda típusú hőcserélő kiválasztásakor és a rendszer tervezésekor.

A folyadék áramlási sebességének optimalizálása a maximális teljesítmény érdekében

A bordás típusú hőcserélő legjobb teljesítményének eléréséhez fontos a folyadék áramlási sebességének optimalizálása. Ez magában foglalja az egyensúly megtalálását a hőátadási sebesség maximalizálása és a nyomásesés minimalizálása között.

A folyadék áramlási sebességének optimalizálásának egyik módja a változtatható fordulatszámú szivattyú használata. A változtatható fordulatszámú szivattyú lehetővé teszi az áramlási sebesség beállítását a rendszer működési körülményei alapján, ami hozzájárulhat az energiafogyasztás csökkentéséhez és a hőcserélő általános hatásfokának javításához.

A folyadék áramlási sebességének optimalizálásának másik módja a nagy bordasűrűségű borda típusú hőcserélő használata. A nagy bordasűrűség azt jelenti, hogy egységnyi felületre több borda jut, ami növelheti a hőátadásra rendelkezésre álló felületet és javíthatja a konvektív hőátadási tényezőt. Fontos azonban megjegyezni, hogy a bordasűrűség növelése a hőcserélőn keresztüli nyomásesést is növeli, ezért meg kell találni a megfelelő egyensúlyt.

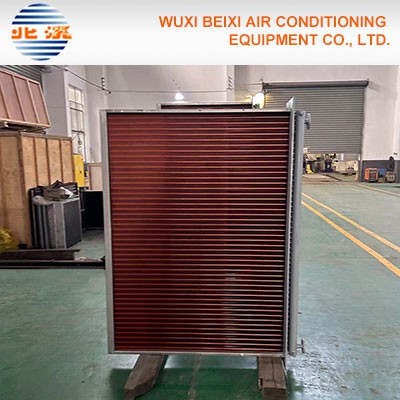

Esettanulmány: A folyadék áramlási sebességének hatása aRéz uszonyú csőradiátor

Annak szemléltetésére, hogy a folyadék áramlási sebessége milyen hatással van egy borda típusú hőcserélő teljesítményére, nézzünk meg egy esettanulmányt egyRéz uszonyú csőradiátor.

Ebben az esettanulmányban egy rézbordás csöves radiátor teljesítményét teszteltük különböző folyadékáramlási sebességeknél. A radiátort úgy tervezték, hogy a melegvíz-ellátásból a hideg levegőáramba továbbítsa a hőt, és egy tesztberendezésbe szerelték be, amely lehetővé tette a folyadékok áramlási sebességének és hőmérsékletének szabályozását.

Megállapítottuk, hogy a folyadék áramlási sebességének növekedésével a radiátor hőátadási sebessége is nőtt. Azt is tapasztaltuk azonban, hogy a radiátoron átívelő nyomásesés jelentősen megnőtt nagy áramlási sebességeknél. 10 liter/perc áramlási sebességnél a nyomásesés megközelítőleg 10 kPa, míg 20 liter/perc áramlási sebességnél a nyomásesés kb. 30 kPa-ra nőtt.

Ezen eredmények alapján arra a következtetésre jutottunk, hogy a rézbordás csöves radiátor optimális folyadékáramlási sebessége körülbelül 15 liter/perc. Ennél az áramlási sebességnél a hőátadási sebesség maximalizálódott, és a nyomásesés elfogadható tartományon belül volt.

Következtetés

Összefoglalva, a folyadék áramlási sebessége döntő szerepet játszik egy borda típusú hőcserélő teljesítményében. A folyadék áramlási sebességének a hőátadásra és a nyomásesésre gyakorolt ​​hatásának gondos mérlegelésével lehetőség nyílik a hőcserélő kialakításának és működésének optimalizálására a maximális teljesítmény elérése érdekében.

Beszállítóként aFin típusú hőcserélő, megértjük annak fontosságát, hogy ügyfeleinknek olyan kiváló minőségű termékeket biztosítsunk, amelyeket speciális igényeiknek megfelelően alakítottak ki. Ha többet szeretne megtudni bordás típusú hőcserélőinkről, vagy szeretné megvitatni hőátadási követelményeit, kérjük, lépjen kapcsolatba velünk még ma. Várjuk, hogy együtt dolgozhassunk, hogy megtaláljuk a legjobb megoldást az alkalmazásához.

Hivatkozások

1. Incropera, FP és DeWitt, DP (2002). A hő- és tömegátadás alapjai. Wiley.
2. Kays, WM és London, AL (1998). Kompakt hőcserélők. McGraw-Hill.
3. Shah, RK és Sekulic, DP (2003). A hőcserélő tervezésének alapjai. Wiley.
